连芯科技光学机械部自主研制出哈特曼两级缩束系统
2021年11月15日，连芯科技光学机械部完成了两级缩束结构的哈特曼系统设计。哈特曼两级缩束系统采用离轴反射式和同轴透射式设计，将光束口径由60mm缩束到1.93mm以内，再进入探测相机中。
哈特曼测量原理为哈特曼波前传感器中一组孔径大小和焦距相同的微透镜把传感器主孔径划分为若干个子孔径，畸变了的波前分别在每个微透镜的焦面上成像，用一个面阵传感器件（CCD相机）测量出每个子孔径上的像点相对于标定位置的偏移量，即波前斜率，然后可通过对波前斜率处理进而复原波前，求取功率谱等等。对于哈特曼测量中最重要的一个环节如何将光束导入哈特曼波前传感器中，哈特曼两级缩束系统就是实现这一重要环节的结构。我部对哈特曼两级缩束系统的光路设计如图1所示：

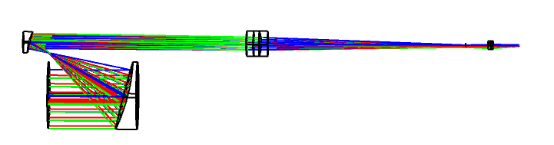

图1 哈特曼两级缩束系统设计布局图

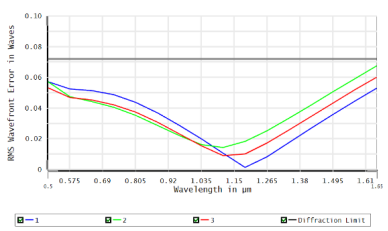

图2 哈特曼两级缩束系统的波像差图作者：罗元江
2021年11月19日
